Haustechnik
{{#viki:width=600|height=600}}
Sanitär
Das Kapitel Sanitär umfass die Sanitäranlagen.
Heizung
Heizungssteuerung
Die Heizungssteuerung wurde selbst zusammengestellt und an das Hausautomationssystem Home Assistant angeschlossen. Die Steuerung ist fähig, auch ohne Verbindung zum Hausautomationssystem die Regelaufgaben wahrzunehmen.
Hardware-Module
Controller
I2C Relais-Karte
- Aliexpress: XL9535-K1V5 1 2 4 Channel Way Expansion Relay Module 5V
- Ein/Ausschalten der Umwälzpumpen
I2C PWM Modul
- Aliexpress: PCA9685 16 Channel 12-bit PWM/Servo Driver-I2C interface Module
- Liefert PWM Signal für die PWM to 0-5V Module
PWM to 0-5V Module
I2C H-Bridge Modul
- Aliexpress: Grove - I2C Motor Driver module (TB6612FNG)
- Wiki: https://wiki.seeedstudio.com/Grove-I2C_Motor_Driver-TB6612FNG/
- Ansteuerung der 12V DC 3-Weg Ventile
1wire Temperatursensoren
- Aliexpress: DS18b20 temperature sensor
Umwälzpumpe

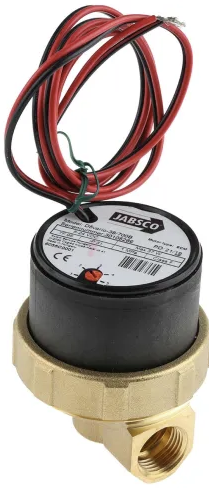

Als Umwälzpumpe kommt eine magnetgekoppelte DC Pumpe zum Einsatz. Auf dem Markt gibt es nicht viele Alternativen. Es gibt verschiedene Hersteller, welche die gleiche Pumpe im Angebot haben:
- Jabsco 59520-0000B
- Lowara ecocirc® D5 vario
- Laing Ecocirc® D5vario
Leider wird diese Pumpe so nicht mehr produziert. Früher fand sie Verwendung in Wassergekühlten Gamer PCs.
Wärmemengenmesser
Jeder Heizungskreislauf erhält einen Wärmemengenmesser, um den Wärmebedarf der Wärme-Abnehmer wie Heizkörper und Fussbodenheizung, sowohl die eingebrachte Wärme der Wärmeerzeuger wie Holzofen und Solarthermieanlage zu messen. Diese Daten werden via ModBus ins Hausautomationssystem übertragen.
Eigenschaft | Beschreibung |
---|---|
Typ | Wholesale High Quality Dn20 Ultrasonic Heat Meter Modbus RTU Rs-485 IP68 Protection Brass and Plastic Material |
Temperaturbereich | bis 95°C |
Datenschnittstelle | ModBus, RS485 |
Zubehör | Anschlussverschraubungen, T-Stück mit Temperaturfühler |
Hersteller | WINMETER |
Händler | Zhisheng Meijia Technology (shandong) Co., Ltd. |
Bezugsquelle | http://winmeter.en.alibaba.com/ |
Kosten | ~ 23 USD pro Stück |
RS485 Protokoll: https://downloads.primat.ch/manuals/waermemengenmesser/Heat%20meter%20MODBUS%20protocol.pdf
Damit dieser Meter in ein 3/4'' Rohrsystem eingebaut werden kann, sind noch Pumpenverschraubungen und ein T-Stück mit Temperaturfühler nötig. Dieses Zubehör habe ich mit dem Zähler zusammen gekauft. Kostete ca. 1.65.- mehr pro Stück.
Rücklaufanhebung
Um den Rücklauf der Holzheizung in einem vernünftigen Bereich zu halten, ist eine Rücklaufanhebung nötig. Ebenso wird bei den Wärmeabnehmern eine Absenkung der Vorlauftemperatur nötig, denn mit 95 °C in einen Fussbodenkreislauf zu gehen ist nicht gerade gesund. Um diese Anhebung bzw. Absenkung zu realisieren, ist ein proportionales 3-Wege-Ventil nötig.
Eigenschaft | Beschreibung |
---|---|
Typ | G3/4" 6Nm 4-20mA/0-10V control proportional valve DN20 3 way mixing flow motorized valve |
Temperaturbereich | bis 120 °C |
Kontrollschnittstelle | 0-20 mA, 0-10 V |
Spannung | DC 24 V |
Hersteller | ? |
Bezugsquelle | https://www.aliexpress.com/item/32736357859.html?spm=a2g0o.productlist.main.1.450f3047WwZT4R&algo_pvid=2993147c-df35-40c4-8c65-1157fcbe0fde&algo_exp_id=2993147c-df35-40c4-8c65-1157fcbe0fde-0&pdp_ext_f=%7B%22order%22%3A%221%22%2C%22eval%22%3A%221%22%7D&pdp_npi=4%40dis%21CHF%2183.74%2166.99%21%21%21710.87%21568.68%21%40211b431017470723712507587e1c57%2112000035307542846%21sea%21CH%21729636658%21X&curPageLogUid=I54T0c1ahn2q&utparam-url=scene%3Asearch%7Cquery_from%3A |
Kosten | ~ 90 CHF pro Stück |
Die Anbindung dieses Ventils an die Heizungssteuerung erfolgt mittels PWM to 0-5V Module.
3-Wege Ventil für Umschaltung Entnahme Mitte/Oben
Damit ich bei den Wärmebezügern zwischen der mittleren und der oberen Entnahmestelle des Boilers umschalten kann, habe ich je ein motorisiertes 3-Wege-Ventil eingebaut. Diese Ventile solle helfen, die Temperaturschichtung im Boiler so optimal wie möglich zu halten. Eine optimale Schichtung im Boiler bedeutet für mich, immer möglichst viele obere Schichten mit möglichst hoher Temperatur zu haben. Aus diesem Grund möchte ich z.B. für die Bodenheizung, wenn immer es möglich ist, nur vom mittleren Anschluss entladen.
Eigenschaft | Beschreibung |
---|---|
Typ | DN20 Male And Female 3 Port 3/4" Brass Motorized Ball Valve CWX-15Q Electrical Water Valve 5V 12V DC 24V AC 220V CR02 CR05 3-6V |
Temperaturbereich | bis 80 °C |
Kontrollschnittstelle | CR01 Umpolung |
Spannung | DC 12 V |
Hersteller | ? |
Bezugsquelle | https://www.aliexpress.com/item/32736357859.html?spm=a2g0o.productlist.main.1.450f3047WwZT4R&algo_pvid=2993147c-df35-40c4-8c65-1157fcbe0fde&algo_exp_id=2993147c-df35-40c4-8c65-1157fcbe0fde-0&pdp_ext_f=%7B%22order%22%3A%221%22%2C%22eval%22%3A%221%22%7D&pdp_npi=4%40dis%21CHF%2183.74%2166.99%21%21%21710.87%21568.68%21%40211b431017470723712507587e1c57%2112000035307542846%21sea%21CH%21729636658%21X&curPageLogUid=I54T0c1ahn2q&utparam-url=scene%3Asearch%7Cquery_from%3A |
Kosten | ~ 90 CHF pro Stück |
Die Anbindung dieses Ventils an die Heizungssteuerung erfolgt mittels I2C H-Bridge Modul.
Lüftung
Brauchwarmwasser
PV Elektroheizstab
Ein Elektroheizstab für PV muss in der Leistung regelbar sein. Wer die Steuerung selbst macht, sollte beim Regler auf einen 0-10v Regler-Eingang achten. Einen solchen Regler stellt die Firma CHIEMTRONIC GmbH in Deutschland her.
Hauswasserwerk
Regelung
Die Regelung wird mit folgenden Komponenten aufgebaut:
- Arduino nano
- Drucksensor [2]
- Relais
- Für das Schalten der Pumpe
- TFT Touch Display
- Für das Anzeigen des Status und des Druckes
- Taster
- Für die Simulation der Zustände
Strom
Blitzschutz
Netzstrom
Eine Spannungsspitze kann sehr gut von der Stromzuleitung ins Haus kommen. Dagegen kann man sich mit einem Mittel- und Feinschutz Schützen.
Telefonanschluss
Auch beim Telefonanschluss kann eine Überspannung z.B. durch einen Blitzeinschlag auftreten. Die kann z.B. durch den DBX TC 180 von dehn.de vermieden werden.
Elektroverteilung
Einführung
Hauptverteilung
Unterverteilung UG
Aufteilung: Links AC, Rechts DC Smart Home
Abgangsschienen: 1x RCD 30mA, 6x LS 10A Eingang: 1x Stromzähler Modbus, Zuleitung: 5x 16mm2 Potentialausgleich: Hauptpotenzialausgleichsschiene unter dem Verteilerschrank Dehn Potentialausgleichschiene K12
- Schrank: Hager AP-Feldverteiler Hager Univers IP44/II 550x950x161 144PLE CHF 288.60
Unterverteilung OG
Stromspeicher
Als Stromspeicher werden hochtemperatur Salzbatterien (Zebra) verwendet. Als Aufstellort wird ein Schwerlastregal isoliert verwendet.
Material
- Schwerlastregal: Kibernetik Hermann Schwerlastregal 122x61x182.8cm CHF 230.-
- Wärmeisolation innen: Schaumglasplatten als innerste Isolation
- temperaturbeständig
- nicht brennbar
- säurebeständig
- Wärmeisolation aussen: Steinwollplatten
Solar
Design
Es werden mehrere kleine 48 V Insel- und Hybrid-Anlagen aufgebaut. Es werden verschiedene Batterie Typen zum Speichern des Solarstroms verwendet. Da verschiedene Solarmodul Typen günstig beschafft werden konnten, werden diese Module jeweils nach Typ gruppiert und zusammen an einen MPPT Solar Laderegler gehängt.
Software um ein Victron BMV auszulesen: http://www.jeperez.com/
Photovoltaik Analge
Eine Photovoltaik Anlage produziert sehr günstigen Strom, wenn man ihn gerade selbst verbraucht.
Um die Grösse der Anlage abzuschätzen, muss der zukünftige Strombedarf berechnet werden. Die folgende Tabelle zeigt unser Bedarf:
Bezeichnung | Beschreibung | kWh |
---|---|---|
Allgemein | Heizung, Haussteuerung, Beleuchtung aussen | 500 kWh |
Wohnung 1 | Strombezug innerhalb der Wohnung | 2000 kWh |
Wohnung 2 | Strombezug innerhalb der Wohnung | 2000 kWh |
Elektroroller | Elektroroller Vectrix VX-1 2 kWh pro 100 km | 300 kWh |
Elektroauto | 15 kWh pro 100 km, 15000 km pro Jahr | 2250 kWh |
Total | 7050 kWh |
Mit diesem Verbrauch ist eine Anlagengrösse von 6 kWp sinnvoll.
Komponente
- Hybrid Wechselrichter: Voltronic MPI 10k
- Messgeräte für den Einbau DC 120V 300A [3]
- DC/DC Converter für 12 V Hausnetz Vicor Corporation BCM48BF120T300A00 300W Parallel tauglich, mit verschiedenen Input Sourcen.
Solarthermie Anlage
Ein guter Solarrechner, um den Deckungsgrad zu berechnen findet man auf http://www.jenni.ch/. gemäss dieser Berechnung benötigen wir 30 m2 Solarkollektoren und einen 5500 Liter Speicher.
Abwasser Wärmetauscher
Das durch Solarthermie und / oder mit Holz erwärmte Warmwasser wird durch einen Abwasser Wärmetauscher der zweiten Nutzung als Gewächshausheizung zugeführt. Die Ausführung könnte so aussehen:
Beschreibung
Das warme Abwasser wird mittels Infrarot Thermometer gemessen. Sobald es eine mittlere Temperatur von 20°C erreicht hat, wird es durch den Abwasser-Umleiter in den mittleren Bereich des Grauwasser-Wärme-Speichers (GWS) eingebracht. Bei einer Wassertemperatur von Über 30 °C in den obersten Zulass. Das gesamte System ist drucklos ausgeführt. Es wird immer soviel Wasser durch den Ablauf abgelassen, wie eingeleitet wird. In der Wand des GWS ist ein Wärmetausch-Rohr wärmetechnisch verbunden. Dadurch lässt sich dem Wasser im GWS Wärme entziehen.
Hausautomation
Die Hausautomation
